一、產品簡介：

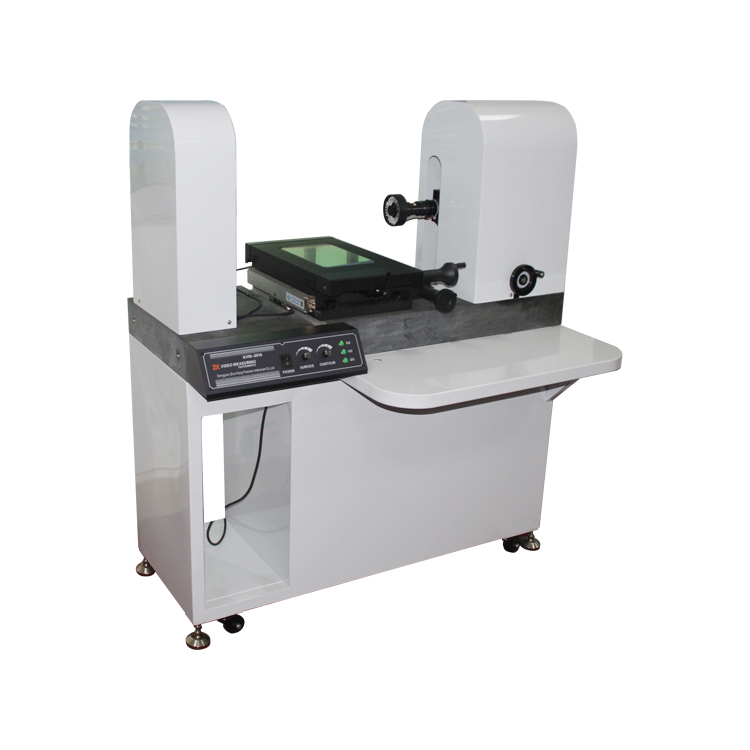

VMST是面向國內中低端測量應用而研發的手動影像測量儀，采用焦距不變的手動變倍鏡頭，優化的軟硬件配置，實現各種二維尺寸的測量需求，廣泛應用于模具、精密五金、手機面板、玻璃、觸摸屏等行業。

二、技術規格及參數

  測試量程：

VMST2010:200*150*100mm  重量：120kg

玻璃臺承重：15kg

X/Y軸精度：≤3+L/200（L為被測長度單位mm）

Z軸精度：≤3+L/100（L為被測長度單位mm）

物鏡焦距：82mm

最小顯示值：0.1um

物鏡倍率：0.7-4.5X

顯示器綜合放大倍率（23寸）：約37-237X（可加配2X物鏡，或0.5X目鏡）

控制系統：CNC閉環控制系統

光源系統(手動)：表面光源與透射光源均用LED，亮度可調

操作系統：WIN7/WIN10

主機材質：采用00級天然大理石（分體式）

電腦：專用電腦

軟件：INSPEC 2D

光柵尺：金屬光柵尺1.0um

導軌：高精度交叉導軌

CCD相機：80W像素模擬相機

激光筆：點紅光（測量時找樣品位置用）

選配件：Z軸探針、同軸光。
